توضیحات

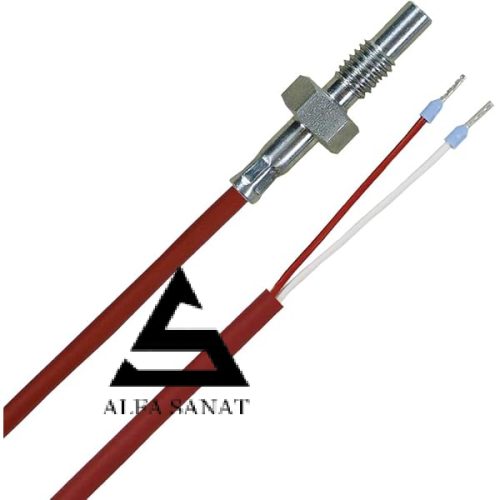

معرفی سیم رابط PT100
در سیستمهای اندازهگیری و کنترل دما، همیشه دقت حرف اول را میزند. کوچکترین خطا در انتقال سیگنال میتواند موجب شود دادههای ثبتشده با دمای واقعی تفاوت داشته باشند. در چنین شرایطی، انتخاب یک سیم رابط مناسب اهمیت ویژهای پیدا میکند. سیم رابط PT100 همان بخش ظریف اما حیاتی است که بین سنسور دمای RTD نوع PT100 و ترانسمیتر دما یا کنترلر ابزار دقیق قرار میگیرد و وظیفه دارد سیگنال الکتریکی تولیدشده توسط سنسور را با بالاترین دقت و کمترین نویز منتقل کند.
در نگاه اول شاید همه سیمها شبیه هم باشند، اما واقعیت این است که سیم رابط مخصوص PT100 از نظر ساختار، جنس رسانا و نوع عایق، تفاوت چشمگیری با سیمهای معمولی دارد. در این کابلها از مس خالص یا آلیاژ نیکل-مس با خلوص بالا استفاده میشود تا مقاومت مسیر به حداقل برسد و انتقال سیگنال بدون افت انجام گیرد. همچنین وجود روکشهای مقاوم در برابر حرارت مانند تفلون یا فایبرگلاس باعث میشود این سیمها در شرایط سخت صنعتی، دوام و پایداری بالایی داشته باشند. در ادامه در فروشگاه آلفا صنعت به این محصول میپردازیم.
ساختار و ویژگیهای فنی
سیم رابط PT100 معمولاً از دو، سه یا چهار رشته تشکیل شده است. در سیستمهای دو سیمه، دقت پایینتری وجود دارد زیرا مقاومت خود سیم در محاسبات لحاظ میشود، اما در نوع سه و چهار سیمه، این مشکل تا حد زیادی برطرف شده است و اندازهگیری با دقت بیشتری انجام میگیرد. به همین دلیل، در محیطهای صنعتی که حساسیت دمایی بالا اهمیت دارد، معمولاً از نوع چهار سیمه استفاده میشود.
از نظر فنی، این سیمها قابلیت تحمل دما از حدود منفی ۶۰ تا مثبت ۲۵۰ درجه سانتیگراد را دارند و بسته به جنس روکش، ممکن است حتی در دماهای بالاتر نیز پایدار بمانند. علاوه بر این، مقاومت بالایی در برابر رطوبت، خوردگی و تماس با مواد شیمیایی دارند، بنابراین گزینهای ایدهآل برای استفاده در کارخانهها، نیروگاهها و خطوط تولید به شمار میآیند.
تفاوت سیم رابط PT100 با سیم ترموکوپل
یکی از پرسشهای رایج هنگام خرید سیمهای صنعتی این است که تفاوت بین سیم رابط PT100 و سیم ترموکوپل نوع K یا سایر سایر ترموکوپلها چیست. پاسخ در نوع سیگنال نهفته است. ترموکوپل ها با اختلاف ولتاژ بین دو فلز مختلف کار میکنند، اما سنسور PT100 بر پایه تغییر مقاومت در برابر دما عمل میکند. بنابراین، سیم رابط PT100 باید از جنسی ساخته شود که هیچ تأثیری روی مقدار مقاومت نگذارد و مسیر انتقال سیگنال را کاملاً خنثی نگه دارد.
استفاده از سیم ترموکوپل برای سنسور PT100 یا برعکس، باعث ایجاد خطاهای قابل توجهی در اندازهگیری میشود. بنابراین همیشه باید از سیم رابط مخصوص همان نوع سنسور استفاده شود. برای آشنایی با دیگر محصولات PT100، هدمونت PT100 را هم ببینید.
کاربردهای صنعتی
سیم رابط PT100 سه رشته با روکش تفلون تقریباً در تمام صنایعی که کنترل دقیق دما حیاتی است، حضور دارد. از کارخانههای داروسازی که نیاز به کنترل دقیق حرارت در فرآیند تولید دارند گرفته تا نیروگاهها، پالایشگاهها و کارگاههای تولیدی. این سیمها در کورهها، بویلرها، خطوط بستهبندی مواد غذایی، دستگاههای تزریق پلاستیک و سیستمهای سرمایشی و گرمایشی صنعتی بهطور گسترده استفاده میشوند.
این کابل نقش بازوی ارتباطی بین سنسور PT100 و سیستم کنترل مرکزی را دارد. استفاده از سیمی با کیفیت پایین میتواند باعث ارسال دادههای نادرست شود و خطای دما به تجهیزات یا تولید آسیب برساند. به همین دلیل توصیه میشود از کابلهای استاندارد سه رشته و تفلون PT100 استفاده شود تا دقت اندازهگیری در بلندمدت حفظ گردد.
نکات مهم در انتخاب سیم رابط PT100
انتخاب سیم مناسب به عوامل مختلفی بستگی دارد. روکش تفلون برای محیطهای با دمای بالا و شرایط سخت صنعتی گزینهای ایدهآل است. طول مسیر و تعداد رشتهها نیز اهمیت دارد؛ سیم سه رشته مقاومت مسیر را کاهش میدهد و دقت اندازهگیری را افزایش میدهد. کیفیت اتصالات در دو سر سیم نیز اهمیت زیادی دارد؛ اتصال باید آببندی شده و بدون نویز باشد. در برخی پروژهها، استفاده از شیلد آلومینیومی یا مسی باعث کاهش نویز و انتقال پایدارتر سیگنال میشود.
محصولات و تجهیزات مکمل

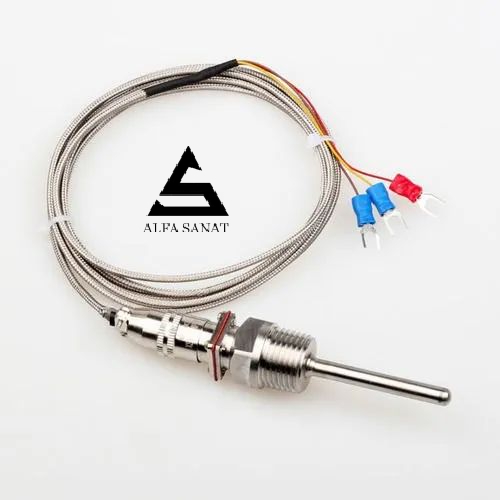

سیم رابط PT100 تفلن 3 رشته معمولاً در کنار سایر تجهیزات ابزار دقیق به کار میرود. برای داشتن سیستم کامل اندازهگیری دما، میتوانید از ترکیب سنسور PT100، ترانسمیتر دما، و نمایشگر دیجیتال دما استفاده کنید. هر یک از این اجزا نقش خاصی در دقت نهایی سیستم دارند.
خرید سیم رابط PT100 از فروشگاه آلفا صنعت
در فروشگاه ما، انواع سیم رابط PT100 در متراژهای مختلف و با روکشهای گوناگون عرضه میشود تا متناسب با نیاز هر محیط صنعتی باشد. تمامی محصولات از برندهای معتبر انتخاب شدهاند و از نظر رسانایی، دقت و دوام تست شدهاند.
خرید از مجموعه ما به این معناست که از کیفیت بالا، قیمت رقابتی، ارسال سریع و پشتیبانی فنی تخصصی بهرهمند میشوید. کارشناسان ما آمادهاند تا بر اساس نوع سنسور و محیط کاری، بهترین نوع سیم رابط PT100 را به شما معرفی کنند تا عملکرد سیستم شما بدون خطا و پایدار باشد.
ارتباط با کارشناسان و استعلام قیمت: واتس اپ
