فروش ترموکوپل لاله زار : ترموکوپل یک سنسور دماست که برای اندازه گیری دمای محیط ها، مواد و فرآیندهای صنعتی استفاده میشود. این وسیله ساده اما کاربردی، بر پایه پدیده ای به نام اثر سیبک کار میکند.
ساختار ترموکوپل: ترموکوپل از دو فلز متفاوت تشکیل شده است که در یک سر به هم متصل شده اند( نقطه گرم ). زمانی که بین این نقطه و سر دیگر (نقطه مرجع یا سرد) اختلاف دما ایجاد شود، یک ولتاژ الکتریکی کوچک (معمولا در حد میلی ولت) تولید میشود که متناسب با دما است.
کاربرد های ترموکوپل : کوره های صنعتی تجهیزات آزمایشگاهی موتورهای احتراق داخلی کنترل فرآیندهای شیمیایی و نفتی سیستم های HVAC و برودتی
مزایای ترموکوپل : ارزان و با دوام اندازه گیری گستره وسیعی از دما پاسخ سریع قابلیت استفاده در شرایط سخت ( فشار، ارتعاش، خوردگی ) معایب: خروجی پایین و نیاز به تقویت نیاز به جبران دمای مرجع ( COLD JUNCTION COMPENSATION ) دقت کمتر نسبت به سنسورهای RTD یا ترمیستور در برخی کاربردها
1. نحوه عملکرد ترموکوپل (اصل سیبک) : اثر سیبک به این معناست که اگر دو فلز مختلف در دو نقطه به یکدیگر متصل شوند و این دو نقطه در دماهای متفاوتی قرار گیرند، در طول این مدار یک ولتاژ الکتریکی تولید میشود. این ولتاژ بسیار کوچک است و به اختلاف دما بین دو سر بستگی دارد. این ولتاژ توسط تجهیزات اندازه گیری به دمای واقعی تبدیل میشود.
2. اجزای ترموکوپل : سیم های فلزی: ترکیبی از دو فلز خاص با خواص ترموالکتریکی مشخص. نقطه اتصال: جایی که دو فلز به هم جوش خورده اند. غلاف : روکش محافظ از جنس فلز یا سرامیک که از سیم ها در برابر آسیب های محیطی محافظت میکند. هد ترموکوپل : جعبه ای که تروکوپل به تجهیزات کنترلی متصل میشود. ترمینال بلوک یا کانکتور : برای انتقال سیگنال خروجی.
3. نصب ترموکوپل : نکات نصب: نقطه اتصال باید دقیقا در محلی قرار بگیرد که دما باید اندازه گیری شود. در صورت استفاده از کابل بلند، از کابل جبران سازی استفاده شود. سیم ها نباید در معرض نویز الکتریکی باشند، استفاده از سیم شیلددار توصیه میشود. در دماهای بالا از غلاف سرامیکی یا فلز مقاوم استفاده شود.

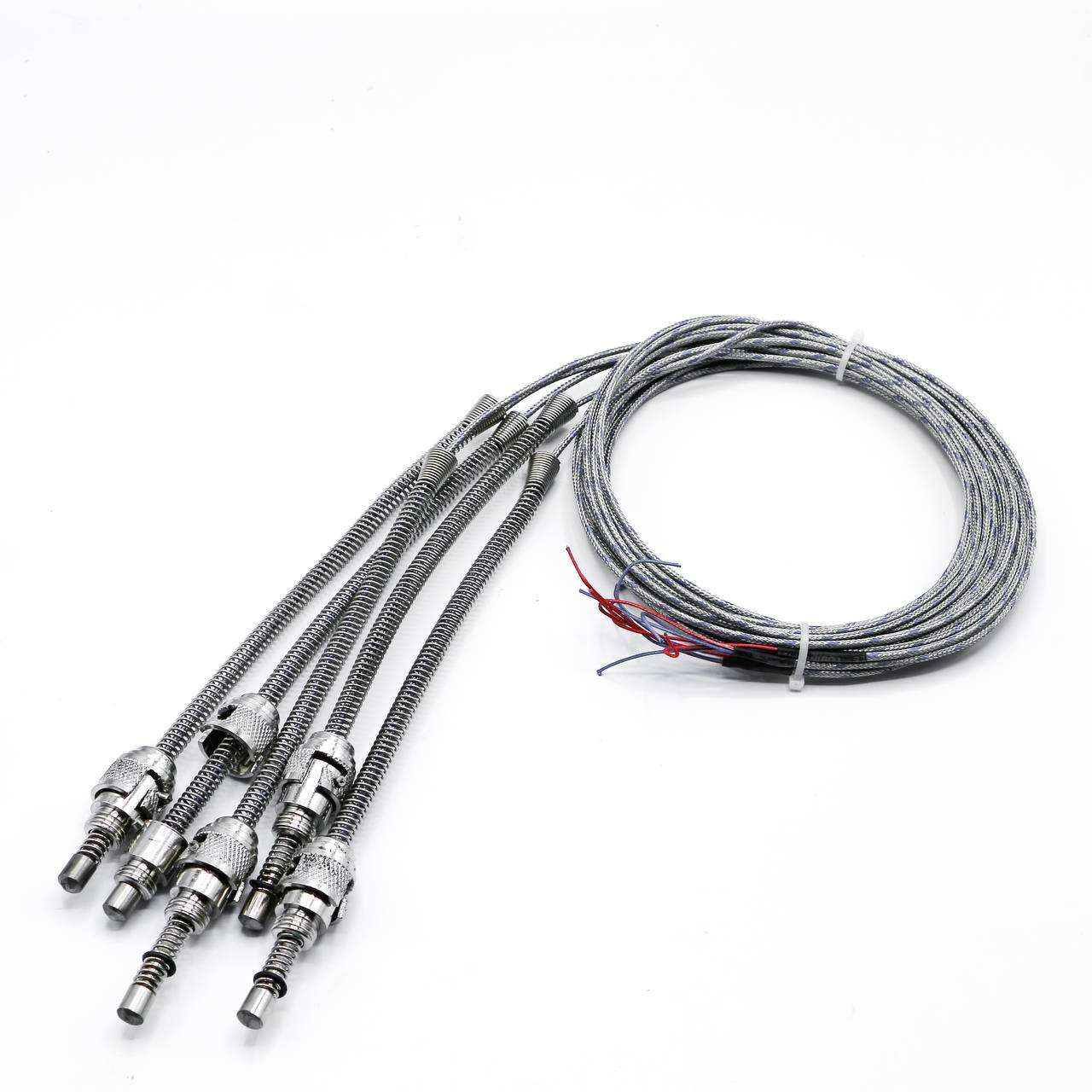

4. انواع ساختارهای فیزیکی ترموکوپل :: میله ای سیمی با غلاف سرامیکی هددار با ترمینال تیپ کابل یا سوکت
5. مشکلات رایج ترموکوپل ها : شکست اتصال داخلی اکسید شدن فلزها خطای اتصال سرد (جبران سازی اشتباه) نویزهای الکتریکی در سیگنال خروجی
انواع ترموکوپل ها بر اساس ترکیب فلزات تشکیل دهنده، به تیپ های مختلفی تقسیم میشوند. هر تیپ خصوصیات خاصی دارد مانند محدوده دمایی، ولتاژ خروجی، دقت، مقاومت در برابر خوردگی و کاربرد صنعتی.
ترموکوپل نوع K : محدوده دما : -200 تا 1260 دقت : معمولی مزایا : ارزان ، مقاوم در محیط اکسید کننده معایب : در محیط های خنثی یا کاهنده سریع خراب میشود رنگ کابل : زرد
ترموکوپل نوع J : محدوده دما : -40 تا 750 مزایا : مناسب کاربردهای صنعتی ساده معایب : آهن زنگ میزند، عمر کوتاه در رطوبت بالا رنگ کابل : مشکی
ترموکوپل نوع T : دقت بالا در دماهای پایین مقاوم در برابر رطوبت مناسب برای سردخانه، علوم آزمایشگاهی رنگ کابل : آبی
ترموکوپل نوع E : ولتاژ خروجی بالاتر از سایر تیپ ها مناسب محیط های خلا یا گاز بی اثر دقت بهتر نسبت به نوع K رنگ کابل : بنفش
ترموکوپل نوع N : مشابه K اما با ثبات حرارتی بهتر مقاوم تر در برابر اکسیداسیون و خوردگی مناسب برای کاربردهای دمای بالا و طولانی مدت رنگ کابل : نارنجی
ترموکوپل نوع B, S , R ( پایه پلاتینی ) : گران قیمت ولی دقیق و مقاوم در دماهای بسیار بالا مناسب برای صنایع متالوژی، ذوب شیشه، پتروشیمی و نیروگاه ها نیاز به تجهیزات دقیق برای اندازه گیری دارند دمای مرجع بسیار پایدار
کابل جبران ساز : ترموکوپل ها سیگنال بسیار ضعیفی تولید میکنند و هر گونه اختلاف دمایی یا ترکیب فلزی در مسیر سیگنال میتواند خطا ایجاد کند.
